ハイエースのオーディオを刷新するなら、

画面の大きさと操作性は妥協したくないという人も多いと思います。

今回取り付けたのは、

アルパイン DAF11Z(11インチ フローティングディスプレイオーディオ)。

とにかく画面が大きく、地図は見やすく、操作も直感的。

Apple CarPlayにワイヤレスで簡単接続できるので、

Amazon MusicやYouTube Musicを使った音楽再生もストレスなく楽しめています。

この記事では、

実際にハイエースへ取り付けた手順と注意点を、

配線整理のコツや使用感も含めて写真付きで解説します。

この記事でわかること
  • アルパイン DAF11Zの特徴とハイエースとの相性
  • 取り付けに必要な別売りパーツ一覧
  • 配線手順13ステップと注意点
  • パーキングブレーキ線・配線整理のコツ
  • 実際に取り付けた感想と満足度
ブラくん
ブラくん
DAF11Zって純正オーディオと全然違うの?
ハイエースくん
ハイエースくん
11インチの画面は別物レベル!CarPlayもワイヤレスで繋がるから、配線がゴチャゴチャにならないのも最高だよ!

この記事の結論

  • ハイエース(2013.12〜)にDAF11ZはDIYで取り付けられます
  • 本体のほかに取付キット KTX-7W-HI-200とスペーサーパネル KTX-SP200DAが必要
  • 下段の空きは1DINポケットで埋めるとすっきり収まります

取付説明書を探している方へ

  • 取付説明書は、製品の箱に紙で入っています
  • なくした場合は、アルパインの公式サイトで無料のPDFが見られます
  • 説明書の配線図は、慣れていないと分かりにくいので、この記事では実際の作業を写真で順番に解説しています
  1. 商品概要|ALPINE DAF11Zとは?
    1. 主な特徴
    2. 同梱品
  2. 取り付けに使用した別売りパーツ
    1. 使用した取付キット
    2. 追加で使用した別売りパーツ
  3. 取り付け手順
    1. ① バッテリーのマイナス端子を外す
    2. ② 内装パネルを外す
    3. ③ ハンズフリーマイク(外部マイク)を取り付け
    4. ④ GPSアンテナを取り付け
    5. ⑤ 車体側カプラーと取付キットを接続
    6. ⑥ 配線加工(パーキングブレーキ線)
    7. ⑦ 配線を整理する(重要)
    8. ⑧ 本体にスペーサーパネル・各パーツを取り付け
    9. ⑨ 本体に配線を接続
    10. ⑩ 本体を固定
    11. ⑪ ディスプレイを取り付け
    12. ⑫ バッテリーのマイナス端子を接続して動作確認
    13. ⑬ 内装を元に戻す
  4. 完成|ALPINE DAF11Zを取り付けてみて
  5. DAF11Zの取付説明書と配線図
    1. 取付説明書は箱の中と公式サイトに
    2. 配線図は慣れていないと分かりにくい
    3. 説明書とあわせて用意したいもの
  6. DAF11Z-HI-200-PMとの違い
    1. HI-200-PMはパノラミックビューモニター付きの車専用
    2. パノラミックビューモニターなしなら本体+取付キット
    3. 私がパッケージを選ばなかった理由
  7. DAF11Zを1年使ってわかったこと
    1. 1年使って不具合なし
    2. 画面が大きくて見やすいのに運転のじゃまにならない
    3. 気になったのは純正のドリンクホルダー
  8. DAF11Zの取り付けでよくある質問
    1. Q. DAF11Zの取付説明書はどこにある?
    2. Q. 取り付けにかかる時間は?
    3. Q. ハイエースに付けるのに必要な取り付けキットは?
    4. Q. バックカメラは映る?
    5. Q. ステアリングリモコンは使える?
    6. Q. デメリットはある?
  9. 車中泊の通信環境も整えよう|契約不要の車載Wi-Fi
  10. 愛車の買取相場、調べてみませんか?

商品概要|ALPINE DAF11Zとは?

アルパインのDAF11Zは、純正オーディオからの交換で

ナビ・音楽・通話・動画視聴まで一気に快適になる11インチ大画面モデルです。

主な特徴

  • 11インチ WXGA 大画面ディスプレイ(フローティングタイプ)
  • ワイヤレス Apple CarPlay / Android Auto 対応
  • Bluetooth(音楽再生・ハンズフリー通話)対応
  • USB(動画・音楽再生)対応
  • HDMI 入出力端子付き
  • ハイレゾ音源対応

同梱品

  • 本体
  • ハンズフリー/音声操作用マイク
  • 接続コード(4本)
  • GPSアンテナ

スマホを接続するだけで、地図・音楽・通話がすべて大画面で操作できるので、

ナビ専用機が不要になるのも大きなメリットです。


取り付けに使用した別売りパーツ

今回の車両:ハイエース/レジアスエース(2013.12〜)

使用した取付キット

  • アルパイン 取付キット
    • KTX-7W-HI-200(ハイエース/レジアスエース専用)
  • 200mm開口車用スペーサーパネル
    • KTX-SP200DA(ブラック)

追加で使用した別売りパーツ

  • エンディー(Endy)1DINポケット
    • ENDY EGB-101(コード引き出しホールカバー付)
\ブラックフライデー開催中!/
楽天市場
\ブラックフライデー開催中!/
Yahooショッピング

ハイエースは2DIN開口ですが、DAF11Z本体は1DINサイズ。

そのため、下段に1DIN分のスペースが余ります。

この余ったスペースを有効活用するために、

小物収納として1DINポケットを取り付けました。

  • スマホ置きにちょうどいいサイズ感
  • 駐車券・サングラス・小物の一時置きに便利
  • コード引き出しホール付きなので充電ケーブルも通せる

見た目も自然で、実用性がかなり高いパーツです。

※ 1DINポケットは必須ではありませんが、

収納が欲しい人にはかなりおすすめです。


取り付け手順

① バッテリーのマイナス端子を外す

作業前に必ず実施。

ショート防止・エアバッグ誤作動防止のため必須です。

⚠️ 寒冷地仕様のハイエースは注意

寒冷地仕様の場合、

  • 助手席側
  • 運転席側

の2か所にバッテリーが搭載されています。

どちらか一方だけ外していると通電したままになるため、

必ず両方のバッテリーのマイナス端子を外すようにしてください。

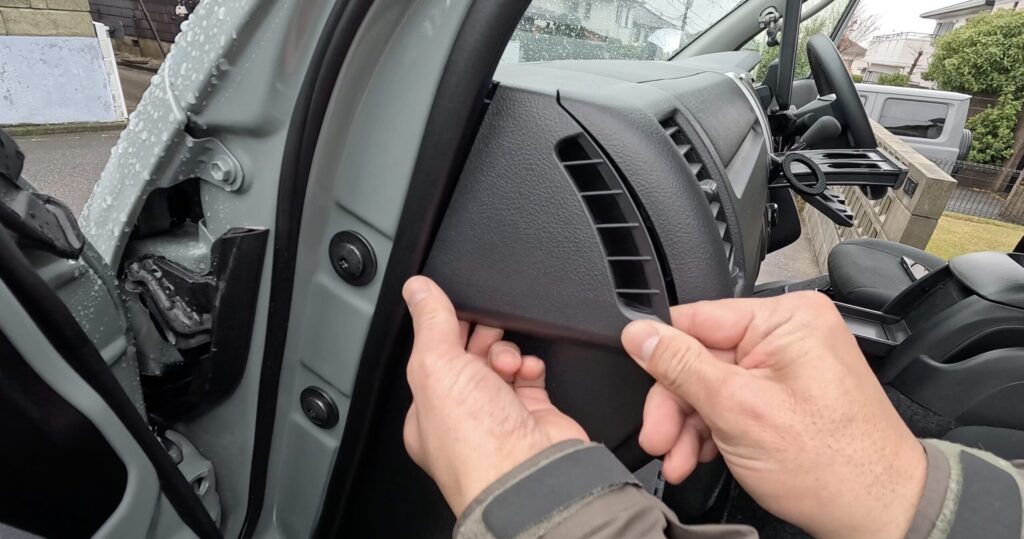

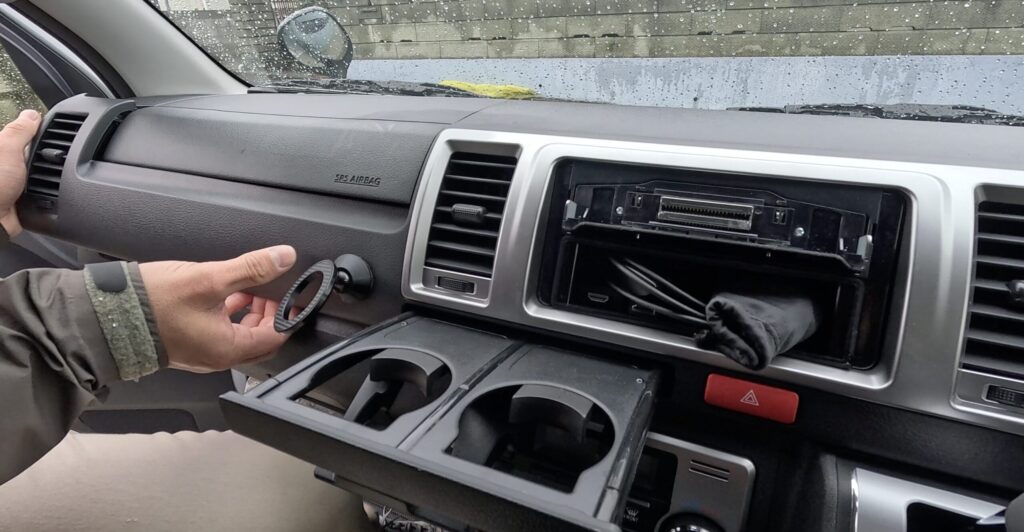

② 内装パネルを外す

まずは、助手席側アシストグリップを外し、

続いてAピラーを取り外します。

次に、センターパネル周辺の内装を順に外していきます。

助手席側側面パネルの取り外し

助手席のエアバッグとグローブボックスの間にある、

縦に長い側面パネルを外します。

このパネルはシフトノブ付近まで続いている一体形状のため、

無理に引っ張ると折れやすいので注意が必要です。

外すときは、

三段階に分けて少しずつ力をかけるのがコツ。

1. まずは手前側から浮かせる

2. 次にセンターパネル付近

3. 最後に一番端の部分

という順番で外していくと、

割れや破損のリスクを抑えられます。

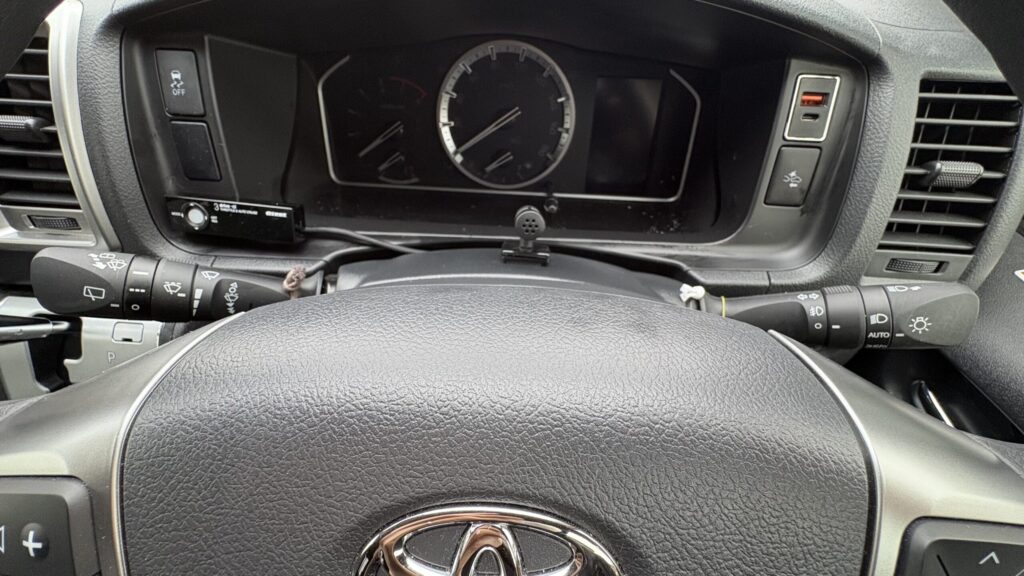

③ ハンズフリーマイク(外部マイク)を取り付け

音声操作やハンズフリー通話用の外部マイクは、

ステアリングコラム上部に取り付けました。

運転中でも声をしっかり拾いやすく、

見た目も目立ちにくいおすすめの設置位置です。

配線は、

内装パネルの隙間を利用して通し、

センターパネル(オーディオ裏)まで引き回します。

無理に内装を外さなくても通せるので、作業しやすい工程です。


④ GPSアンテナを取り付け

GPSアンテナは、助手席側フロントガラス下(ダッシュボード前)に設置しました。

まず、配線通しを使って、

グローブボックス裏からフロントガラス端まで配線を引き出します。

内装の隙間を利用すれば、無理なく配線可能です。

アンテナ本体は、

フロントガラス前の平らな位置に両面テープで固定。

金属部分を避け、水平になるよう意識すると受信が安定します。

その後、余った配線は邪魔にならないよう整理しながら、

センターパネル(オーディオ裏)まで引き回します。

見た目もスッキリし、受信感度も問題ありませんでした。

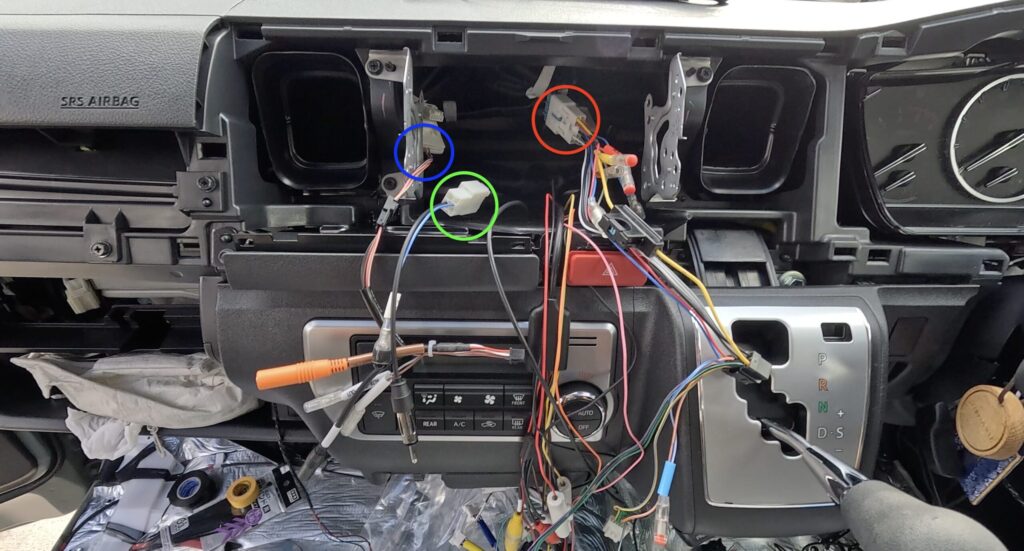

⑤ 車体側カプラーと取付キットを接続

次に、車体側カプラーと取付キット(KTX-7W-HI-200)を接続します。

KTX-7W-HI-200に付属している、

• 電源コードを赤丸のカプラーへ

• ラジオアンテナコネクター変換ケーブルを緑丸のカプラーへ

• ステアリングリモートケーブルは青丸のカプラーへ

それぞれ接続します。

カプラー形状が違うため、基本的に挿し間違いは起きません。

電源コードについては、

途中にさらに2つのカプラーが付いています。

これらも忘れずに、

写真の赤丸位置にそれぞれ接続します。

※ 接続後は、カプラーが最後までしっかり差し込まれているか必ず確認してください。

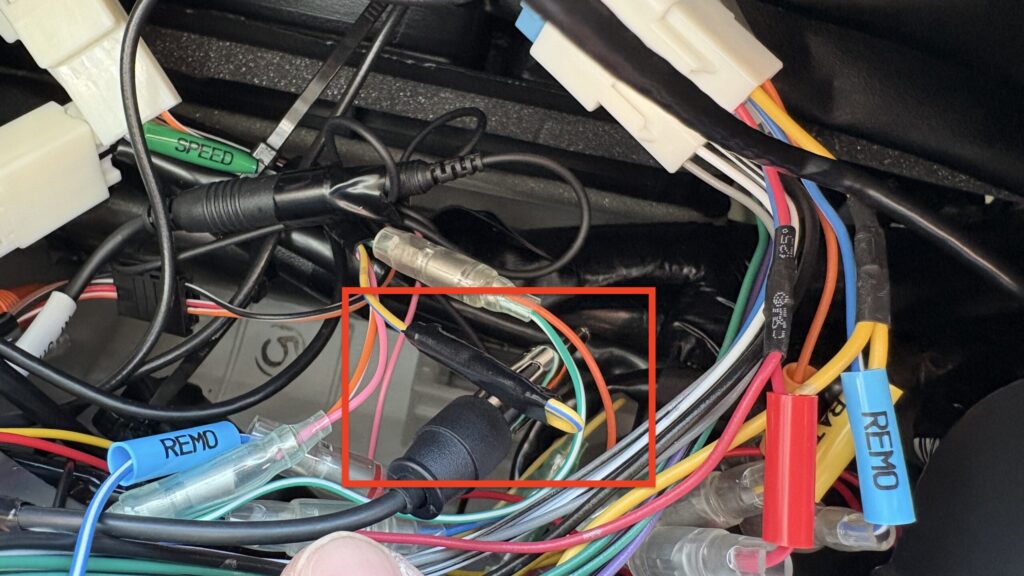

⑥ 配線加工(パーキングブレーキ線)

この工程では、パーキングブレーキ線の処理を行います。

ナビ(DAF11Z)側のパーキングブレーキ線(黄青)を処理し、

アース線(黒)へ接続します。

私はスプライス端子を使って接続し、

仕上げに絶縁テープでしっかり補強しました。

DIYでも確実に固定でき、作業性も良かったです。

車体側のパーキングブレーキ線は使用しないため、絶縁テープを巻きますそのまま処理します。

この配線には微弱電流が流れている可能性があるため、

ショート防止のためにも必ず絶縁テープで確実に保護しておきましょう。

作業前に配線色や取扱説明書を必ず確認し、

確実に絶縁・固定してください。

※ 走行中の操作や視聴は行わず、安全運転を最優先にしてください。

ブラくん
ブラくん
パーキングブレーキ線の加工って難しそう…
ハイエースくん
ハイエースくん
スプライス端子を使えばDIY初心者でも確実に固定できるよ。絶縁テープでの保護も忘れずにね!

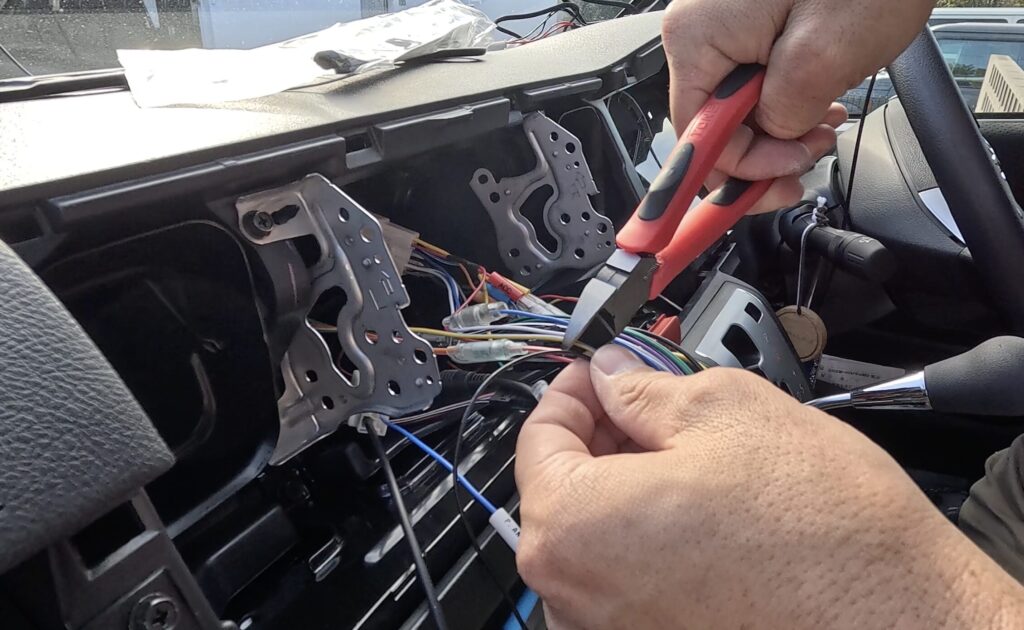

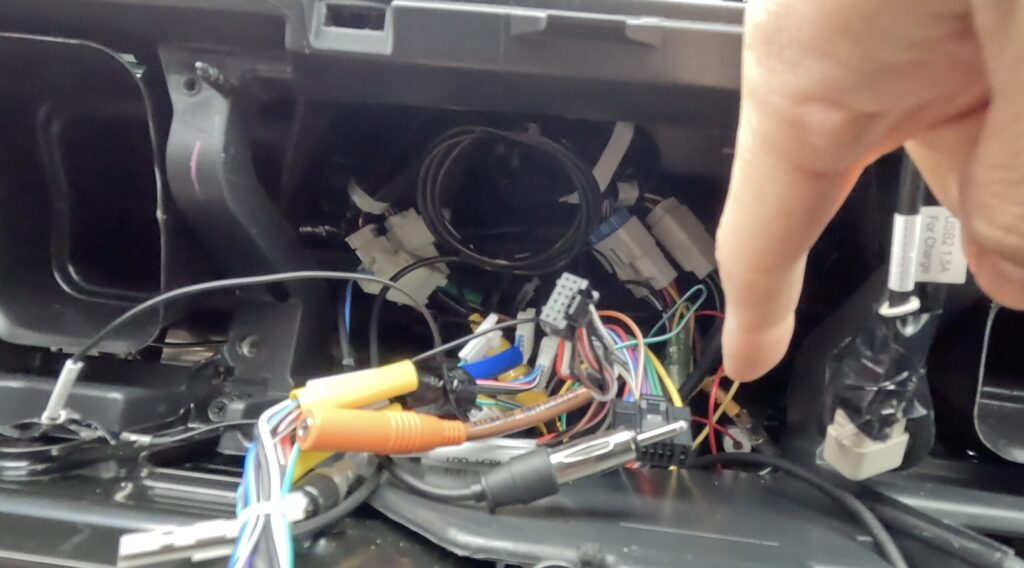

⑦ 配線を整理する(重要)

配線の本数は想像以上に多く、

整理せずに押し込むと後々トラブルの原因になりやすい工程です。

特に注意したいポイント

• ジュースホルダー付近は、配線が干渉しやすい

• 配線は運転席側へ逃がすと干渉しにくい(写真の指方向)

配線の向きを意識しながら、

結束バンドでまとめて動かないようにしっかり固定します。

一見ごちゃついて見えますが、

実際には可動部との干渉もなく、

かなりスッキリ収まりました。

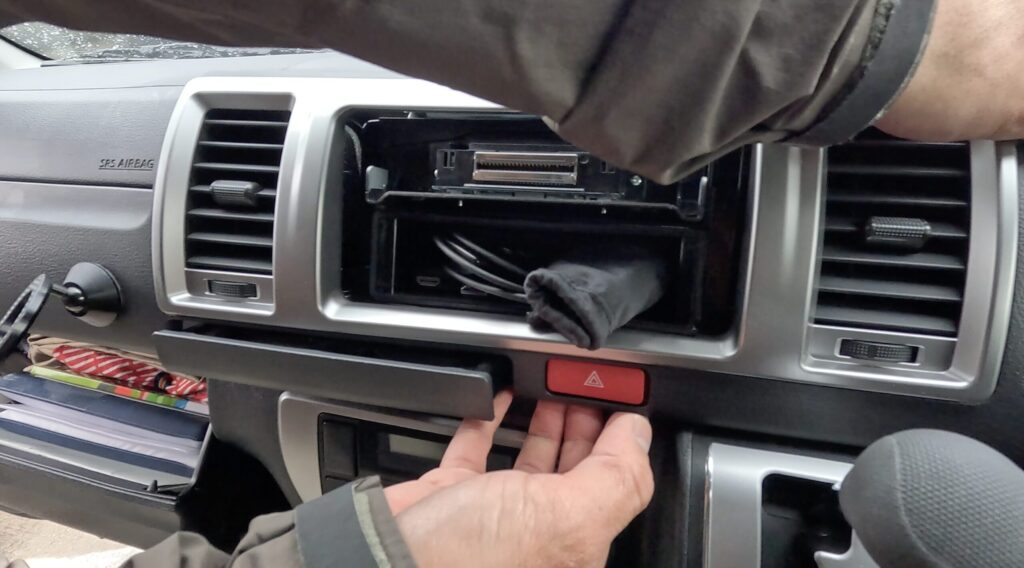

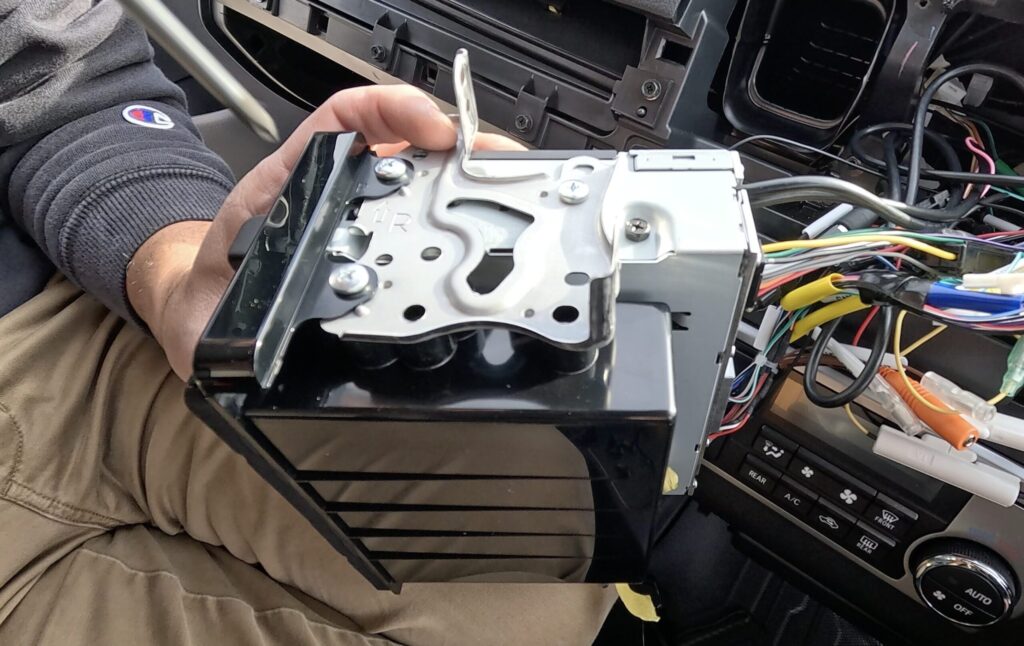

⑧ 本体にスペーサーパネル・各パーツを取り付け

ここでは、オーディオ本体周りのパーツをまとめて取り付けます。

• 車体に元々付いていた純正ブラケット

• KTX-SP200DA(200mm開口用スペーサーパネル)

• 1DINポケット(ENDY EGB-101)

を組み合わせて取り付けます。

ハイエースは2DIN開口のため、

DAF11Z(1DIN)+1DINポケットを組み合わせることで、

下段のスペースを無駄なく活用できます。

次に、アース線の接続を行います。

助手席側の写真・赤丸位置にアースを取り付けました。

今回は、

• DAF11Z用アース

• ETC用アース

を同じボルト位置で共締めしているため、

アース線が2本接続されています。

※ アースは塗装されていない金属部分に、確実に固定してください。

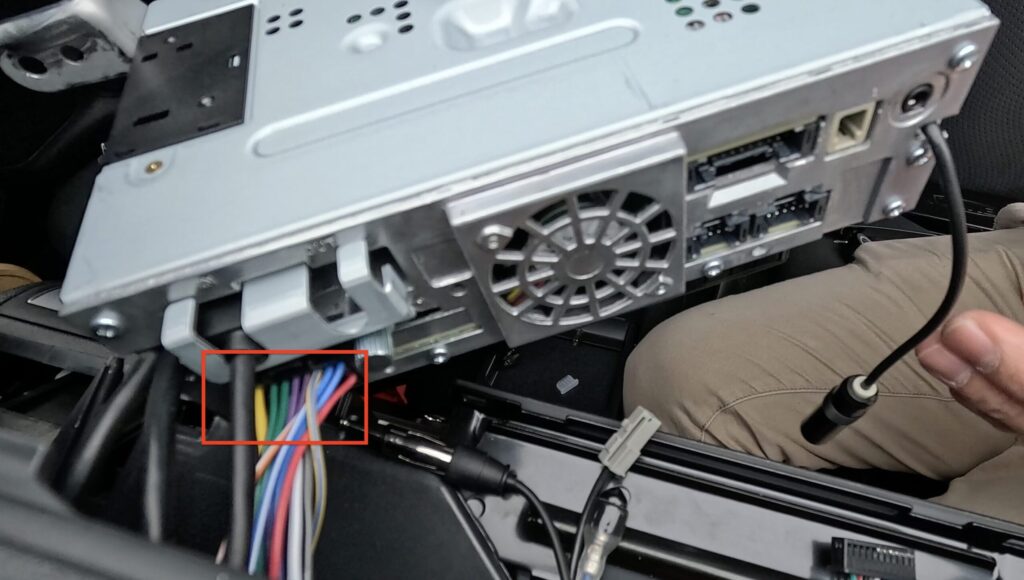

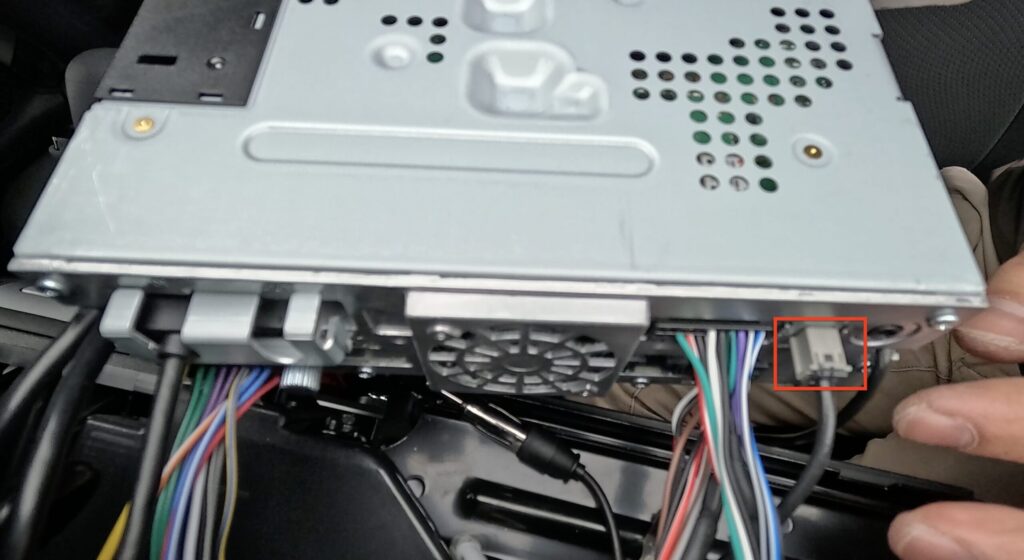

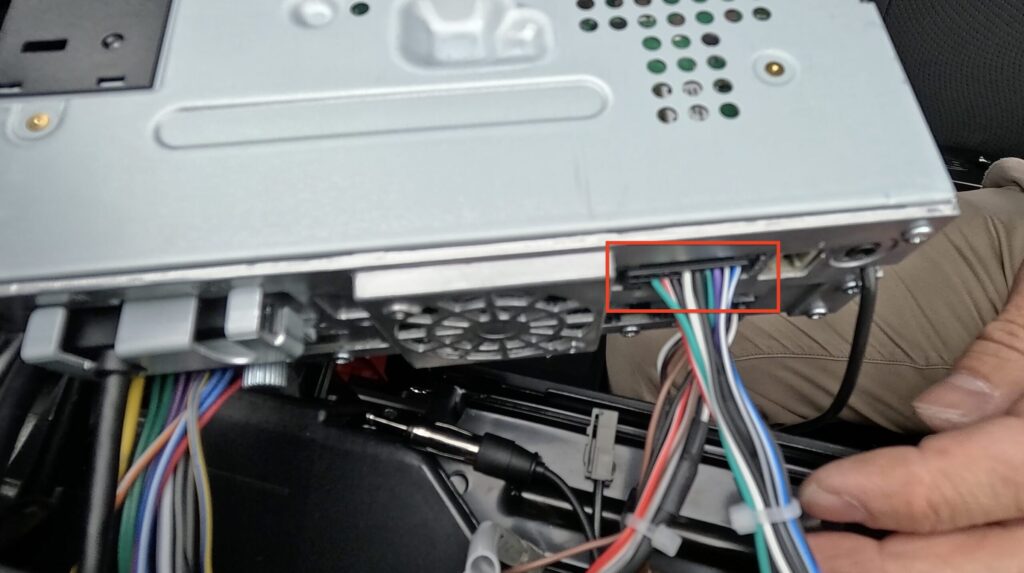

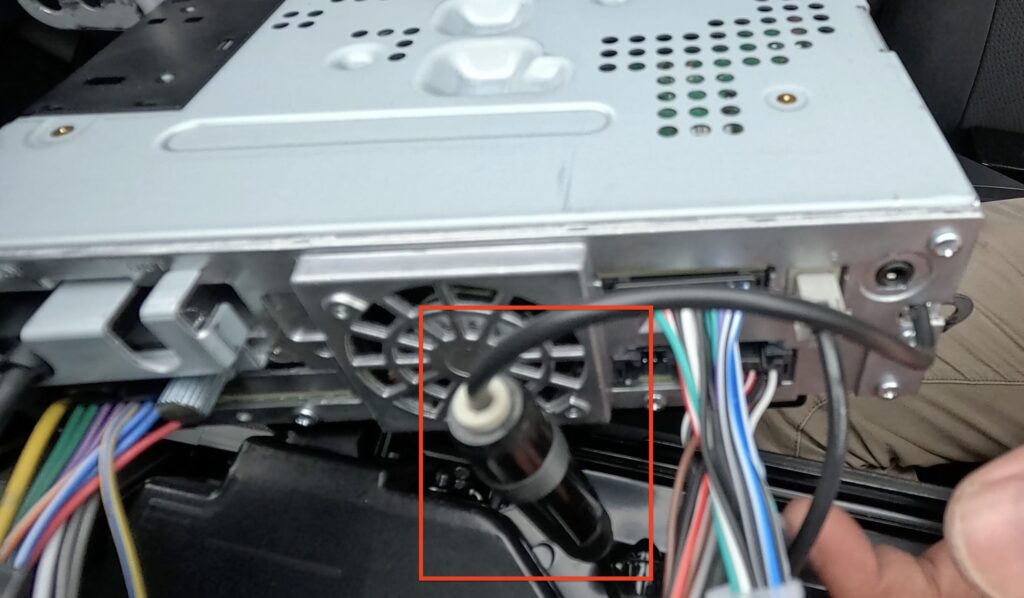

⑨ 本体に配線を接続

・電源コード

・リモートコード

・カメラコード

・GPSアンテナ

・ラジオ

すべて本体に接続します。

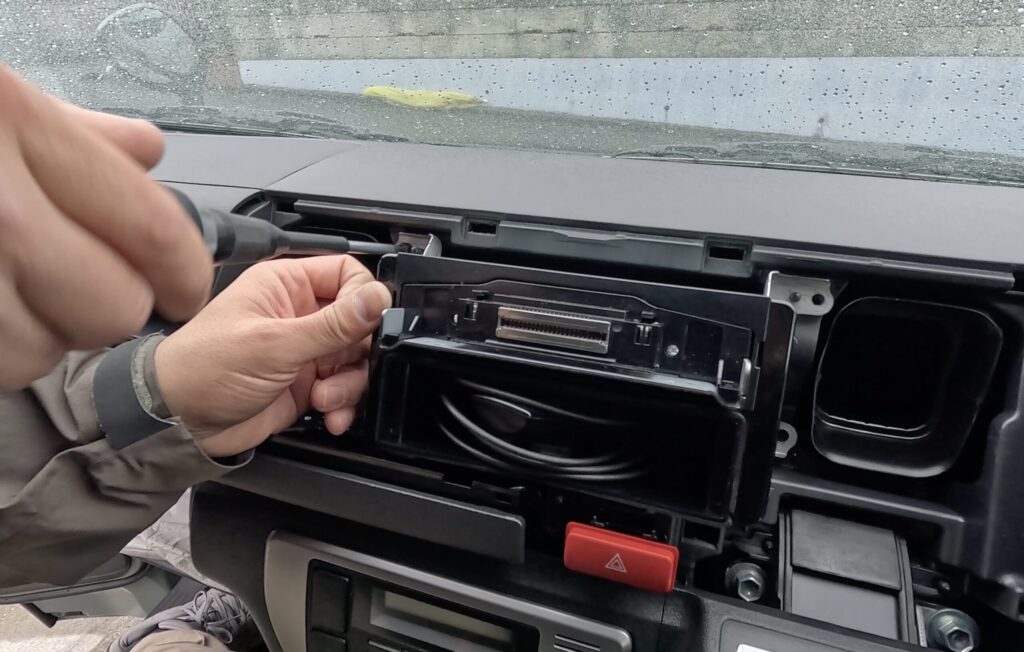

⑩ 本体を固定

ブラケットを車体側に固定し、本体をしっかり固定します。

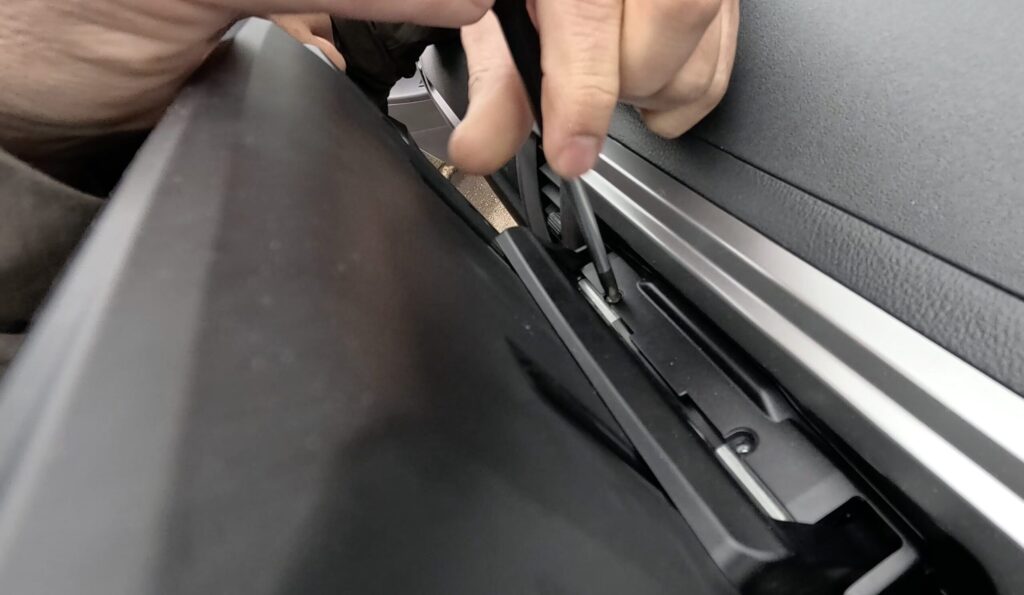

⑪ ディスプレイを取り付け

最後に、フローティングディスプレイ本体を取り付けます。

まず、ディスプレイの位置を決定します。

今回は、

• 0mm位置(いちばん下)

に設定しました。

次に、ディスプレイ裏側に

リアカバーを取り付けます。

• 使用ネジ:バイトンネジ M2.6×6

続いて、

ディスプレイ本体を本体側スライダーに固定します。

• 使用ボルト:六角ボルト(黒)M5×8

固定後、

検出プレートを取り付けます。

最後に、

配線や内部が見えないように

目隠しカバーを装着します。

• 使用ネジ:M3×4

取り付け後は、

ディスプレイのガタつきがないか、

角度や位置が適切かを確認します。

⑫ バッテリーのマイナス端子を接続して動作確認

  • 電源ON
  • Apple CarPlay / Android Auto 接続確認
  • 音声・スピーカー確認
  • マイク通話確認

問題がなければOKです。


⑬ 内装を元に戻す

すべて正常に動作することを確認してから、

外した内装パネルを元に戻します。

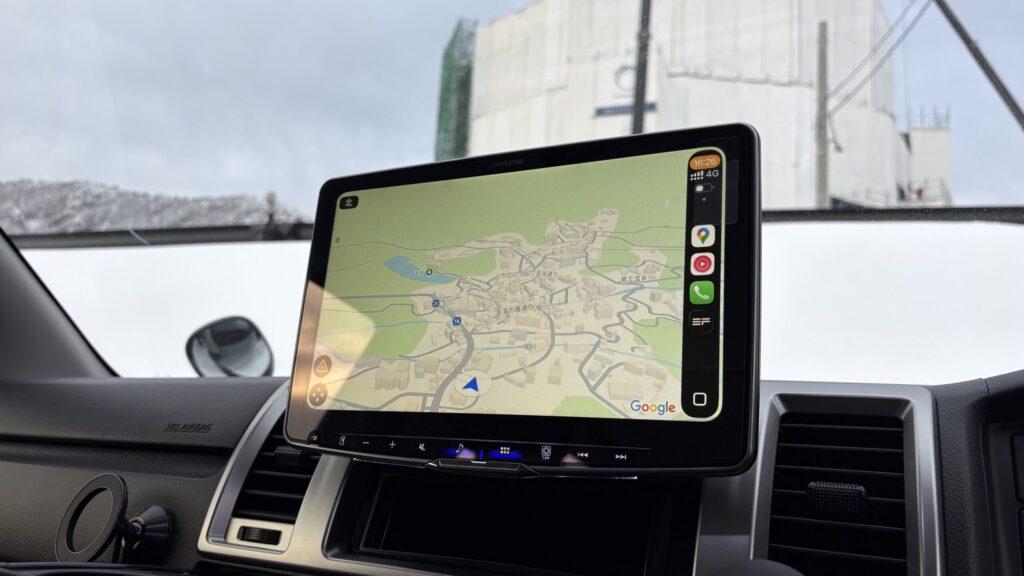

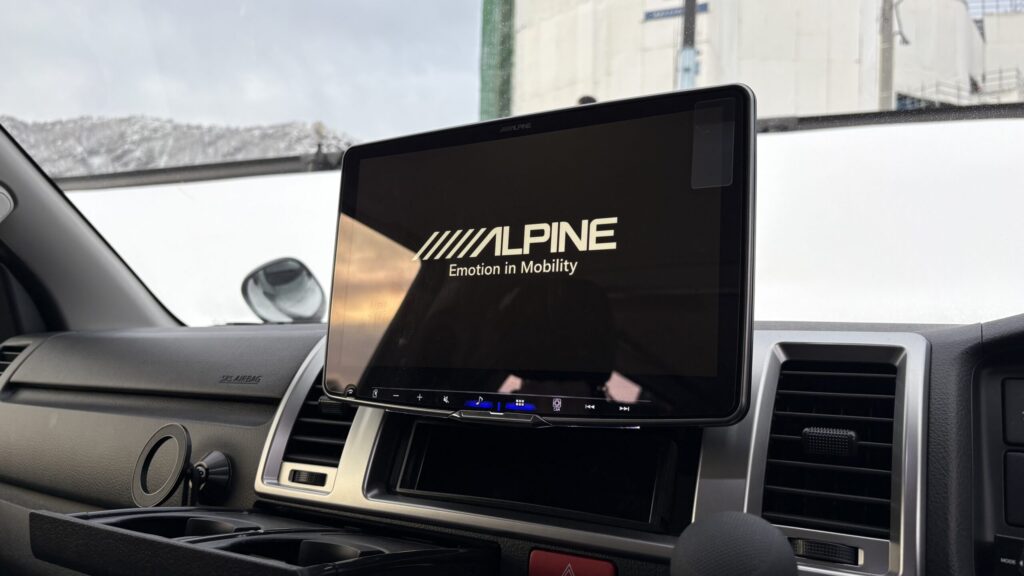

完成|ALPINE DAF11Zを取り付けてみて

11インチのフローティングディスプレイは、

純正オーディオとは別物レベルの迫力。

• ナビがとにかく見やすい

• ワイヤレスCarPlayで配線の手間なし

• 1DINポケットのおかげで収納も確保

操作性・視認性ともに満足度はかなり高く、

ハイエースとの相性も抜群でした。

DIYでの取り付けは工程こそ多いものの、

車種別キットを使えば加工も最小限。

「純正オーディオを卒業したい人」には、

自信を持っておすすめできるカスタムです。

※ 本記事はDIY作業内容です。作業は自己責任で行ってください。

ブラくん
ブラくん
実際に取り付けてみてどうだった?
ハイエースくん
ハイエースくん
ナビの見やすさと操作性が段違い!1DINポケットのおかげで収納もしっかり確保できて大満足だよ!
まとめ
  • DAF11Zは11インチ大画面でナビ・音楽・CarPlayが一台で完結
  • ハイエース専用取付キットで加工は最小限に抑えられる
  • 配線整理は「運転席側へ逃がす」がポイント
  • 2DIN開口の下段には1DINポケットが超おすすめ
  • DIY経験があれば十分取り付けられるレベル

DAF11Zの取付説明書と配線図

アルパインDAF11Zの取付説明書と配線図

DAF11Zの取付説明書は、製品の箱に紙で入っています。なくしてしまった場合も、アルパインの公式サイトから無料でPDFを見られます。

私も取り付けのときは説明書の配線図を見ながら作業しました。ただ、配線作業に慣れていないと、図だけでは実際の車のどこにつなぐのかイメージしにくいと感じました。説明書は「何をつなぐか」、この記事の写真は「どうつなぐか」と考えて、両方を見比べながら進めるのがおすすめです。

取付説明書は箱の中と公式サイトに

取付説明書の入手先

  • 製品の箱に紙の取付説明書が入っています
  • アルパインの公式サイトでは「取付説明書(DAFZ_IM.pdf)」と「取扱説明書」の2つが見られます
  • ダウンロードするときは、アルパインの利用条件への同意が必要です

配線図は慣れていないと分かりにくい

説明書の配線図は、慣れている人ならイメージがわきます。ただ、あまりやったことがない人には分かりにくいと思います。私がこの記事を写真つきで作ったのも、そのためです。

配線のつなぎ方は、上の「取り付け手順」の⑤〜⑨を見てください。

説明書とあわせて用意したいもの

DAF11Zは、本体だけではハイエースに取り付けられません。この記事で使った取付キットと別売りパーツは、上の「取り付けに使用した別売りパーツ」で紹介しています。

DAF11Z-HI-200-PMとの違い

アルパインDAF11ZとハイエースのHI-200-PMパッケージの違い

DAF11Zを調べていると、「DAF11Z-HI-200-PM」という型番も出てきます。これは、アルパインのハイエース(200系)専用パッケージです。本体と取付キットなどがセットになっています。

ただし、対象は純正のパノラミックビューモニターが付いた車だけです。パノラミックビューモニターなしのハイエースなら、本体+取付キットで取り付けられます。私のハイエースはパノラミックビューモニターなしなので、こちらにしました。

HI-200-PMはパノラミックビューモニター付きの車専用

項目内容
セットの中身ディスプレイオーディオ本体/車種専用取付キット/パノラミックビューモニター変換BOX/ビルトインUSB・HDMI接続ユニット
対応する車ハイエース(2020年5月〜2026年1月)※純正パノラミックビューモニター装着車のみ
価格オープン価格(販売店で確認)

※アルパインの公式サイトの情報です。

パノラミックビューモニターなしなら本体+取付キット

私が使ったのは、DAF11Z本体+取付キット KTX-7W-HI-200+スペーサーパネル KTX-SP200DAの組み合わせです。それぞれの商品は、上の「取り付けに使用した別売りパーツ」で紹介しています。

私がパッケージを選ばなかった理由

パノラミックビューモニターが付いているかどうかで型番が変わることは、知っていました。ただ、このパッケージがあることは、買うときには知りませんでした。

知っていたとしても、私の車はパノラミックビューモニターなしです。変換BOXのように使わない部品が入ったパッケージは、いりません。そのぶん値段も高くなるだろうと思うので、必要なものだけを選べる本体+取付キットで十分でした。

一方で、パノラミックビューモニターが付いている車なら、必要な部品が1つにまとまっているパッケージのほうが、部品をそろえる手間は少ないと思います。


DAF11Zを1年使ってわかったこと

DAF11Zを1年使ってわかったこと

取り付けてから1年がたちました。不具合は一度もなく、毎日の運転で使っています。良かったところと、気になったところを正直に書きます。

1年使って不具合なし

取り付けてから1年、不具合はありません。バックカメラの映像もDAF11Zの画面に映っていて、ハンドルのステアリングリモコンも使えています。

画面が大きくて見やすいのに運転のじゃまにならない

11インチの画面は大きくて、地図がとても見やすいです。それでいて、運転しているときにじゃまにはなりません。

気になったのは純正のドリンクホルダー

デメリットは、純正のドリンクホルダーを使うと、置いた飲み物で画面が見えなくなることです。

スマホは、アシストグリップに付けたホルダーを定位置にしています。ナビとはCarPlayでつないでいます。

スマホの置き場所はこちら

DAF11Zの取り付けでよくある質問

DAF11Zの取り付けのよくある質問

ハイエースにDAF11Zを付けるときに、よく出てくる疑問をまとめました。答えは、自分で取り付けて1年使った経験をもとにしています。

年式や装備で必要な部品が変わることがあるので、買う前にアルパインの適合表も確認してください。

Q. DAF11Zの取付説明書はどこにある?

A. 製品の箱に紙で入っています。なくした場合は、アルパインの公式サイトで無料のPDFが見られます。くわしくは、上の「DAF11Zの取付説明書と配線図」を見てください。

Q. 取り付けにかかる時間は?

A. 私は1日かかりました。内装パネルを外したり、配線を整理したりする工程が多いので、時間に余裕のある日にやるのがおすすめです。

Q. ハイエースに付けるのに必要な取り付けキットは?

A. 私は、取付キットKTX-7W-HI-200とスペーサーパネルKTX-SP200DAを使いました。下の空いたところは、1DINポケットで埋めています。

Q. バックカメラは映る?

A. 映っています。私は、デジタルインナーミラーの映像を分ける分岐ハーネス(TR-157)と、アルパイン用のRCAカメラ変換ケーブル(KWX-G003)を使っています。

Q. ステアリングリモコンは使える?

A. 使えています。DAF11Zの画面で「ホーム」→「設定」→「システム」→「カーメーカーを選択」と進み、車のメーカーを選ぶ設定が必要です(アルパインの公式の説明)。

Q. デメリットはある?

A. 純正のドリンクホルダーを使うと、置いた飲み物で画面が見えなくなります。それ以外は、1年使って不満はありません。
