ハイエースに乗っていて地味に不便だと感じていたのが、ドアロック時のミラー操作。

こんな悩みはありませんか?

  • 駐車のたびに手動でミラーを畳む
  • ロックしたか分かりづらい
  • 狭い駐車場でミラーを当てそうになる

今回は、車種専用設計・完全カプラーONのミラー自動格納キットを使って、キーレス連動でドアミラーが開閉するDIYを行いました。

この記事は、ハイエース200系(8型スーパーGL・パノラミックビューモニターなし)に乗っている私が書いています。キットを取り付けてから1年たちますが、不具合は一度もありません。

この記事の結論

  • 車種専用・カプラーONのキットで約2,980円
  • 作業は1時間以内。バッテリーのマイナス端子を外してから
  • ドアロックでミラーが閉じ、エンジンをかけると開く
  • アンロック線はつながない設定が便利(荷物を取りに行くだけのときに開かない)
  • 1年使って不具合なし。パノラミックビュー付きの車は純正で格納できるので不要

ハイエースで実際に買ったものをまとめて見る


  1. 今回のミラー連動でできること
    1. 動作内容
  2. ミラー連動のメリット
    1. ドアロック時にミラーを自動格納
    2. ミラーが開くタイミングは好みに合わせて調整可能
  3. 取付前の注意点(重要)
    1. パノラミックビューモニター装着車について
    2. DIYなら低コストで実現可能
    3. 車両仕様について
  4. 取付手順
    1. ① 準備
    2. ② ユニットとハーネスを接続
    3. ③ ミラースイッチパネルの取り外し(写真あり)
      1. 1. クリップ2か所を外す
      2. 2. ボンネット・給油口レバーを外す
      3. 3. カバーを外す
      4. 4. 各カプラーを外す
    4. ④ 本体ユニットの取り付け(写真あり)
    5. ⑤ 配線の取り回し(写真あり)
      1. グローブボックスを外して配線を通す
    6. ⑥ 各配線の接続(取付位置を明確に解説|写真あり)
      1. 配線説明説明
        1. 常時電源の接続位置
        2. ロック信号の接続位置
        3. アンロック信号の接続位置
      2. 接続手順
      3. 接続する配線
    7. ⑥ 動作確認・復旧
  5. 実際に使ってみた感想
    1. アンロックでミラーが開かない設定にした理由
  6. ハイエースのミラー自動格納のよくある質問
    1. Q. 費用はいくら?
    2. Q. 作業時間はどれくらい?
    3. Q. パノラミックビューモニター付きの車にも必要?
    4. Q. 鍵を開けたときにミラーが開かないようにできる?
    5. Q. 1年使って不具合はない?
    6. Q. 8型以外でも付けられる?
  7. ハイエースで実際に買ったもの一覧はこちら
  8. 【余談】DIYを重ねた愛車、今いくらで売れるか気になりませんか?
    1. 複数の買取業者に一括で査定依頼できる「車選びドットコム」
  9. 車中泊の通信環境も整えよう|契約不要の車載Wi-Fi

今回のミラー連動でできること

ハイエース8型のミラー自動格納でできること

このキットを付けると、ドアロックに合わせてミラーが自動で閉じるようになります。純正のミラースイッチと一緒に使えて、配線の加工もほとんどありません。わが家は、エンジンをかけたときにミラーが開く設定にしています。費用は約2,980円で、パノラミックビューモニターが付いていない車に、あとから同じような動きを足せます。

ハイエースの電装DIYならこちらも

  • 車種専用設計で安心
  • 完全カプラーONで配線加工ほぼなし
  • 純正ミラースイッチと連携可能
  • キーレス連動でミラー自動開閉

動作内容

  • ドアロック(キーOFF) → ミラーCLOSE
  • ドアアンロック(キーON) → ミラーOPEN

駐車時の安全性向上と、日常使いの利便性が一気にアップします。


ミラー連動のメリット

ミラー自動格納のメリット

ミラーが自動で動くようになって、いちばん助かっているのは駐車のときです。閉じたミラーを見れば鍵をかけたかも分かるので、施錠の確認にもなります。開くタイミングは、配線しだいで選べます。わが家が「乗るときだけ開く」設定にした理由も、このあと書いています。

ドアロック時にミラーを自動格納

ドアロックをかけると、ミラーが自動で畳まれます。

狭い駐車場や路上駐車時でも、ミラーの接触・破損防止につながります。

「ミラーが畳まれている=ロック済み」なので、施錠確認にもなるのが地味に便利です。

ミラーが開くタイミングは好みに合わせて調整可能

一般的には「ドアアンロック時にミラーが自動展開」という使い方になりますが、我が家のハイエースではアンロック信号はあえて使用していません。

理由はシンプルで、

  • 荷物を取りに行くだけのとき
  • すぐに乗らない場面

こういったケースでも、アンロックのたびにミラーが開くと正直ちょっと忙しいと感じたからです。

そのため、

  • ロック信号:接続する
  • アンロック信号(緑の線):接続しない

という配線にしています。

この設定だと、

  • ドアロック時 → ミラー格納
  • エンジン始動時 → ミラー展開

という動きになり、

「乗るときだけミラーが開く」のでかなり快適です。

※ 緑の線(アンロック信号線)は絶縁処理をして未接続にしてください。


取付前の注意点(重要)

ミラー自動格納の取付前の注意点

取り付ける前に、2つ確認しておきたいことがあります。1つは、パノラミックビューモニター付きの車かどうか。もう1つは、自分の車の年式やグレードです。配線の色や位置が違う可能性があるからです。わが家の車は8型で、パノラミックビューモニターは付いていません。

パノラミックビューモニター装着車について

ハイエースでは、パノラミックビューモニターを装着した場合、ドアミラーの自動格納機能が純正で備わっています。

そのため、

  • パノラミックビューモニター付き → 追加ユニットは不要
  • 非装着車 → 今回のような後付けが必要

という違いがあります。

我が家のハイエースはパノラミックビューモニター非装着だったため、今回のDIYを行いました。


DIYなら低コストで実現可能

ディーラー後付けやオプションに比べ、今回使用したような自動格納ユニット(約2,980円)で、ミラー連動機能を追加できます。

コストを抑えて快適性を上げたい人には、DIYはかなり現実的な選択肢だと思います。


車両仕様について

本記事の内容は、私のハイエース(8型)をもとにしています。

  • 年式
  • 型式
  • グレード
  • オプション装備

によって、

  • 配線色
  • 信号の取り出し位置
  • 動作仕様

が異なる可能性があります。

必ず事前に自分の車両仕様を確認し、作業は自己責任で行ってください。


取付手順

ミラー自動格納キットの取付手順

ここからは取付手順です。バッテリーのマイナス端子を外す、ユニットにハーネスをつなぐ、パネルを外す、ユニットを固定する、配線をつなぐ、動作を確かめる、の順番で進めます。作業は1時間以内で終わりました。寒冷地仕様の車はバッテリーが2つあるので、外し忘れに気をつけてください。

ジルちゃん
ジルちゃん
配線とか難しそう…取り付け失敗しませんか?💦
ハイエースくん
ハイエースくん
カプラーを差し込むだけだから半田付けも不要!写真つきで手順を解説してるので安心して進められますよ。

① 準備

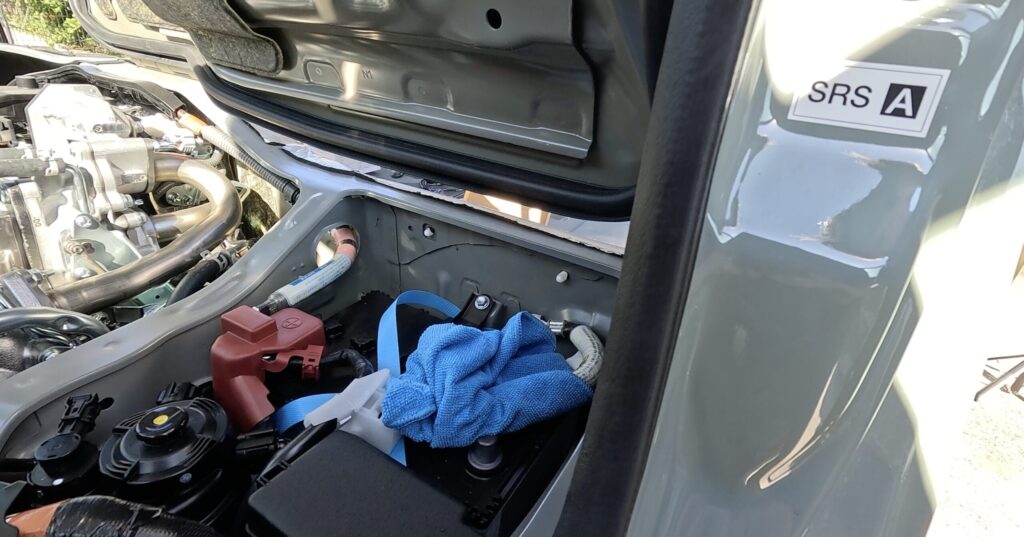

作業前にバッテリーのマイナス端子を外します。

電装系DIYの基本ですが、ショートや誤作動防止のため必須です。

⚠️ 寒冷地仕様のハイエースは注意

寒冷地仕様の場合、

  • 助手席側
  • 運転席側

の2か所にバッテリーが搭載されています。

どちらか一方だけ外していると通電したままになるため、

必ず両方のバッテリーのマイナス端子を外すようにしてください。


② ユニットとハーネスを接続

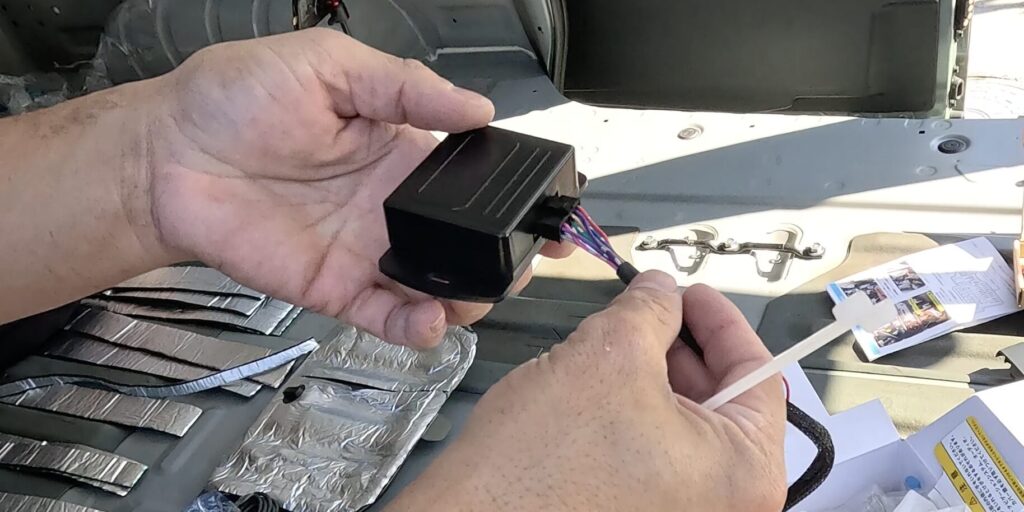

自動格納ユニットに、付属のコネクタ付きハーネスを接続します。

ハーネスには以下の配線が含まれています。

  • 電源
  • ロック信号
  • アンロック信号

③ ミラースイッチパネルの取り外し(写真あり)

ここは写真を見ながら進めると分かりやすいポイントです。

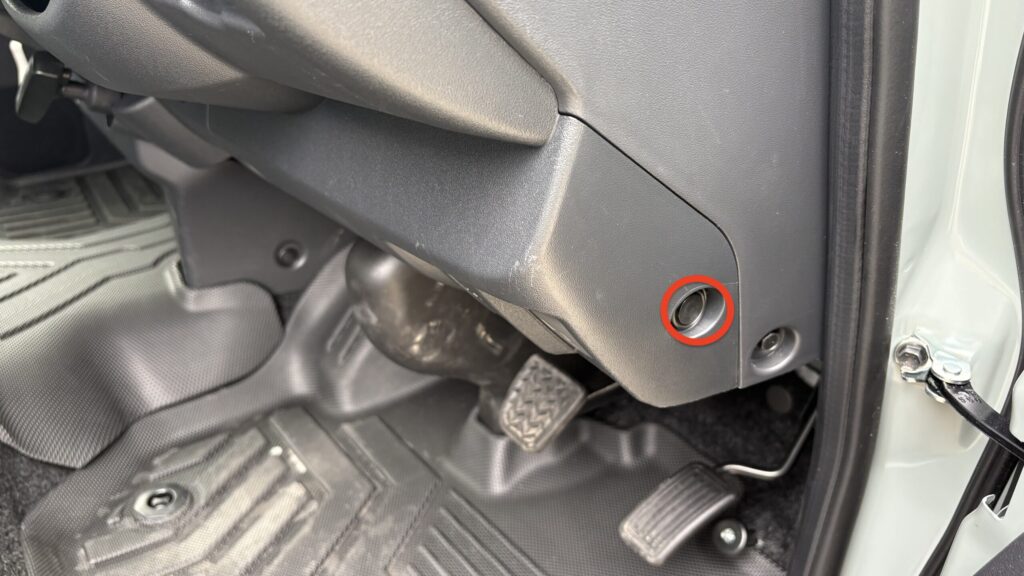

1. クリップ2か所を外す

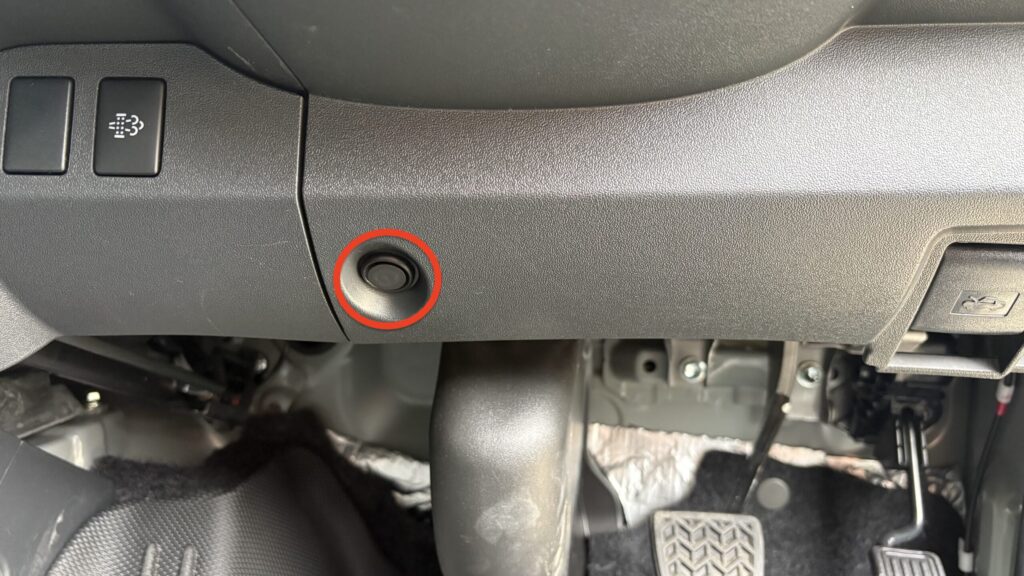

まずはミラースイッチパネル周辺のクリップ2か所を外します。

※ 写真では赤丸で位置を示しています。

内張り剥がし、もしくは指で慎重に外してください。

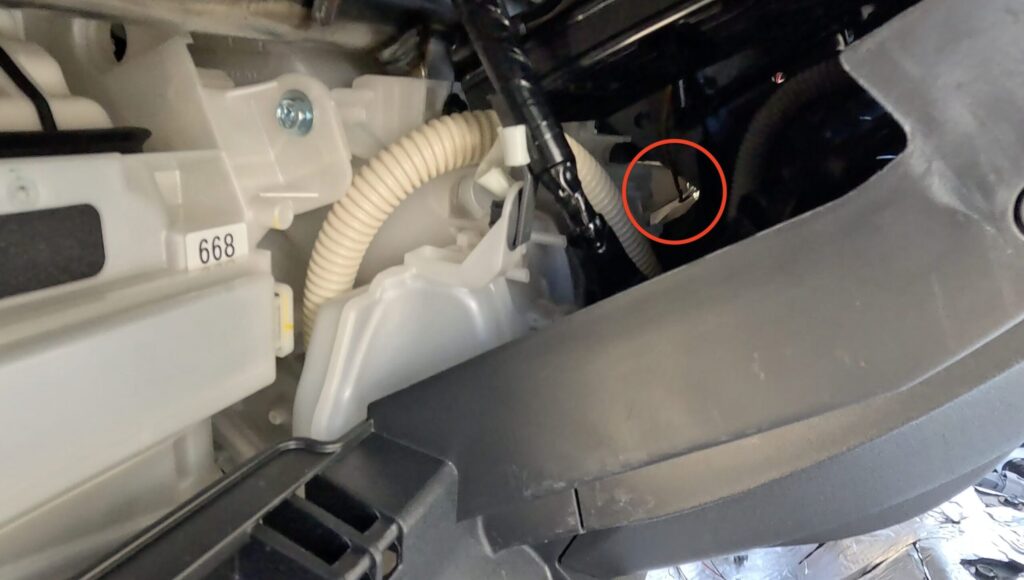

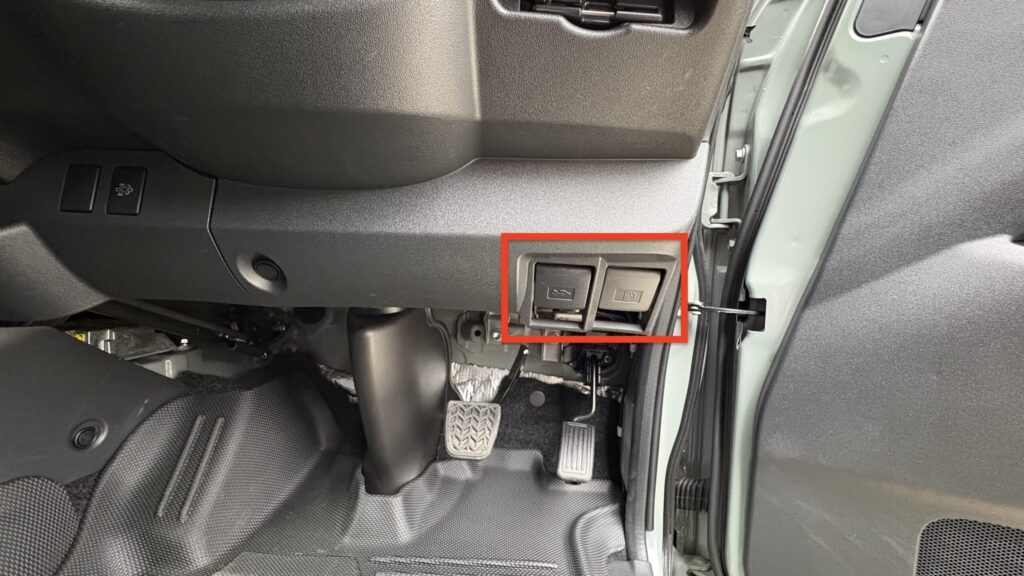

2. ボンネット・給油口レバーを外す

次に、

  • ボンネットオープナー
  • ガソリン給油口オープナー

のレバーを外します。

赤丸部分を押しながら引くと外れます。

こちらも写真で位置を確認してください。

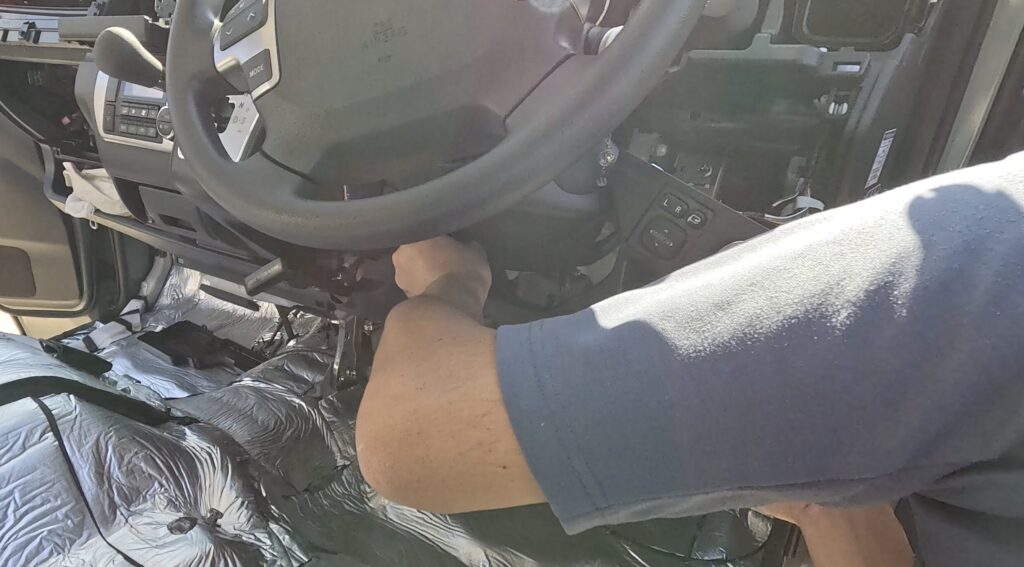

3. カバーを外す

レバーを外したら、カバー全体を外します。

写真のように下側を持って手前に引くと外れます。

無理にこじらず、ツメの位置を意識しながらゆっくり外すのがコツです。

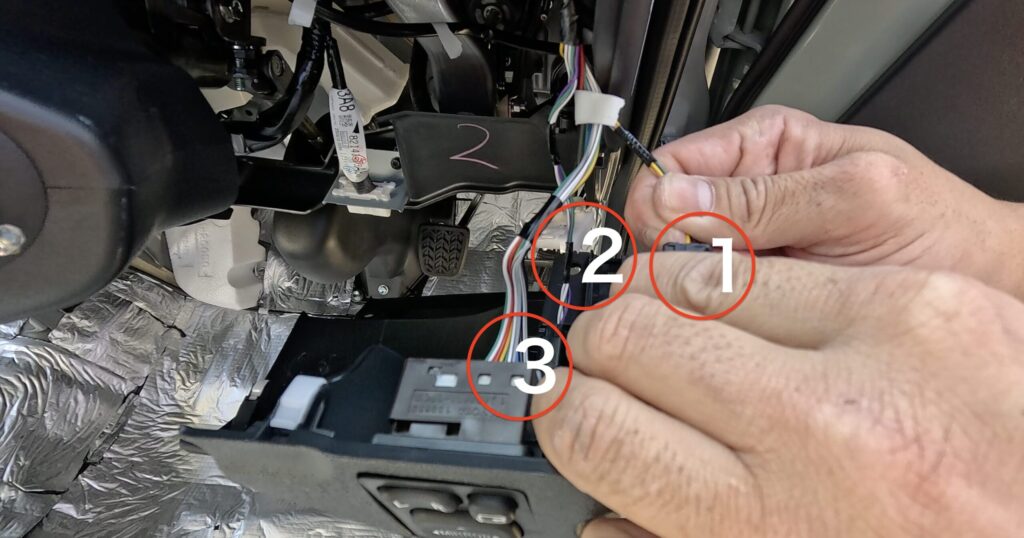

4. 各カプラーを外す

カバーが外れたら、裏側に接続されているカプラーを外します。

外すのは以下の3か所です。

  1. ① エンジンスイッチのカプラー
  2. ② オートランプのカプラー
  3. ③ ミラー調整スイッチのカプラー

それぞれの位置は写真で確認できるよう、

こちらも赤丸で場所を示しています。

カプラーのツメを押しながら、

無理な力をかけずにまっすぐ引き抜いてください。


④ 本体ユニットの取り付け(写真あり)

ミラースイッチパネルを外したら、本体ユニットの設置を行います。

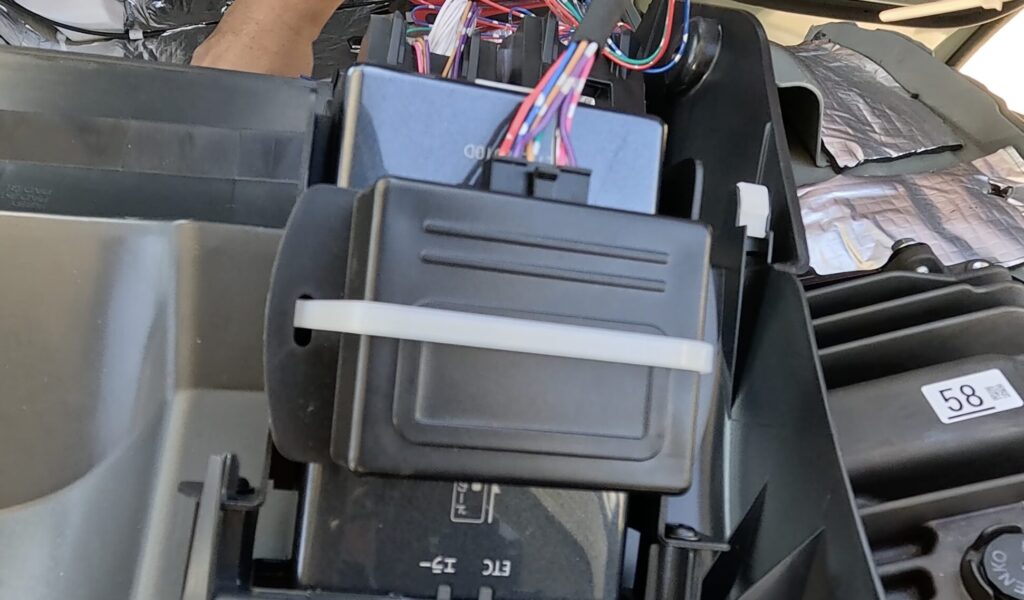

  • ETC本体の上側スペースに両面テープで仮固定
  • さらに結束バンドで本体ユニットを固定して脱落防止

両面テープだけでも設置は可能ですが、

走行中の振動を考えると結束バンド併用がおすすめです。


⑤ 配線の取り回し(写真あり)

電源線・ロック線・アンロック線をまとめて、

助手席側へ配線していきます。

断線や干渉防止のため、

  • 配線は束ねる
  • 絶縁テープでしっかり固定

を意識してください。

グローブボックスを外して配線を通す

  • グローブボックスを取り外す
  • 写真の赤丸部分から配線通しを使用
  • 助手席側へ配線を引き込む

無理に引っ張らず、

既存配線に沿わせるように通すとキレイに仕上がります。


⑥ 各配線の接続(取付位置を明確に解説|写真あり)

ここはどこに接続するかを明確にしないと迷いやすいポイントなので、
写真とあわせて具体的な位置を説明します。

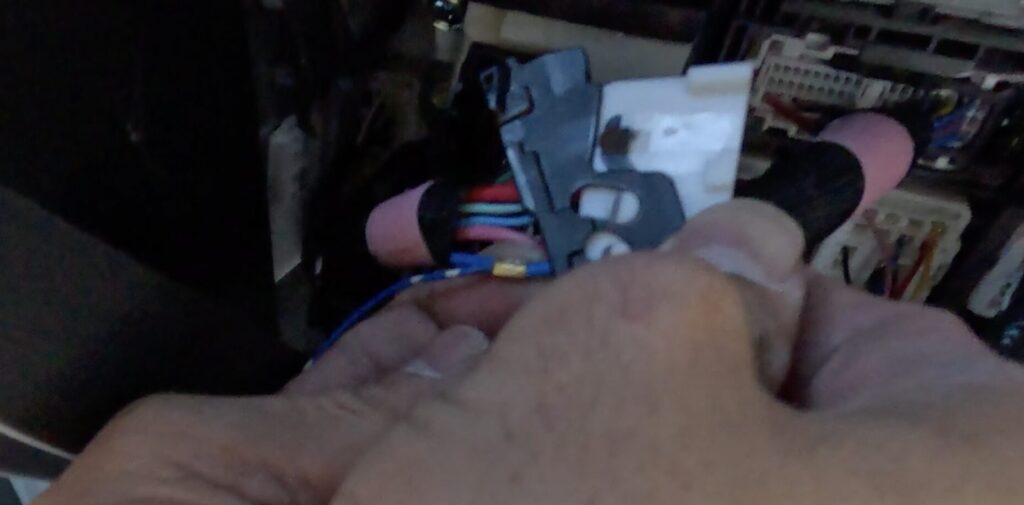

配線説明説明

常時電源の接続位置

右列/上から2番目の青線
ここに、ユニット側の赤線(常時電源)を接続します
※写真で赤丸表示しています。

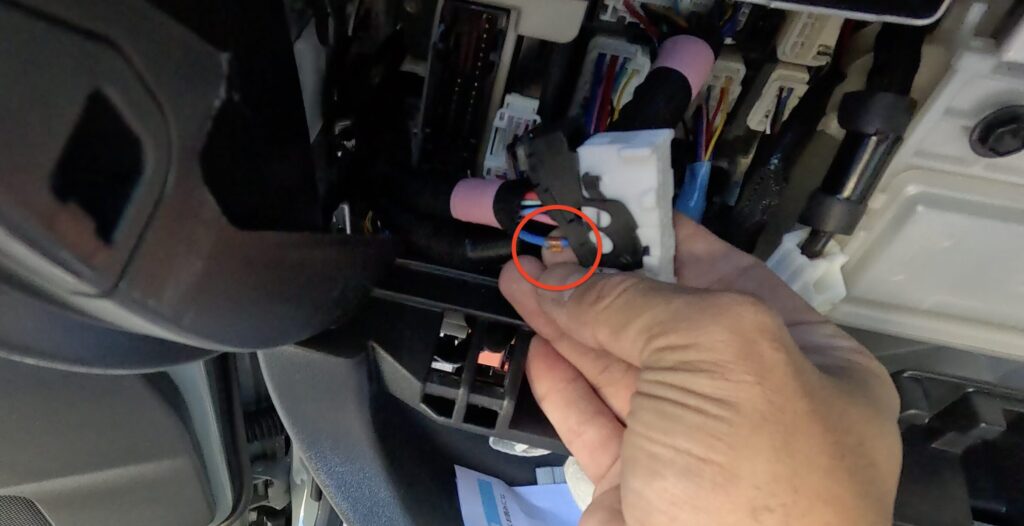

ロック信号の接続位置

右列/上から6番目の青線(太め)
ここに、ユニット側の青線(ロック信号)を接続します
※ 写真で赤丸表示しています。

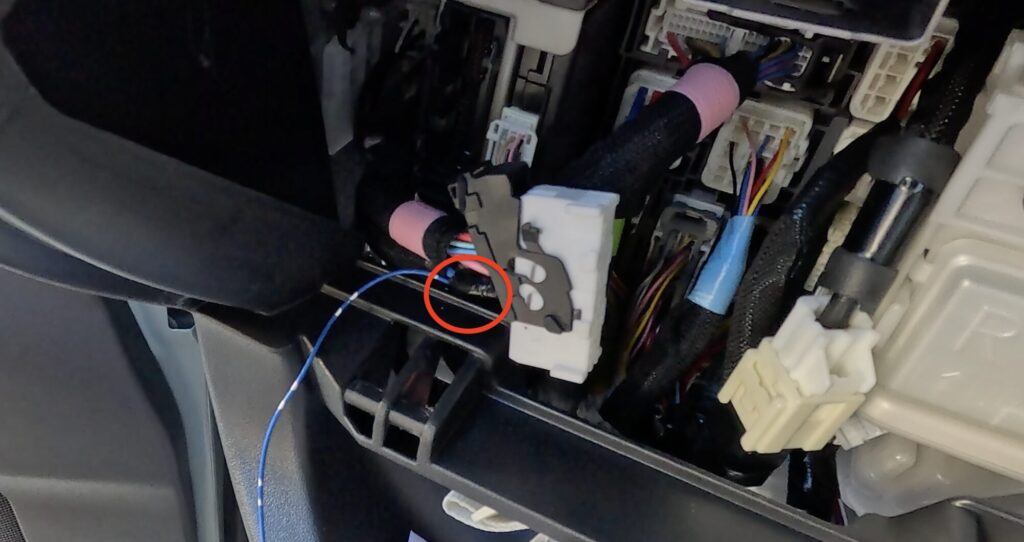

アンロック信号の接続位置

右列/上から4番目の赤線(太め)
ここに、ユニット側の緑線(アンロック信号)を接続します
※ 写真で青丸表示しています。

接続手順

配線の接続にはスプライス端子を使用しました。

車両側の配線をカッターで少し剥き出しにする

スプライス端子で接続

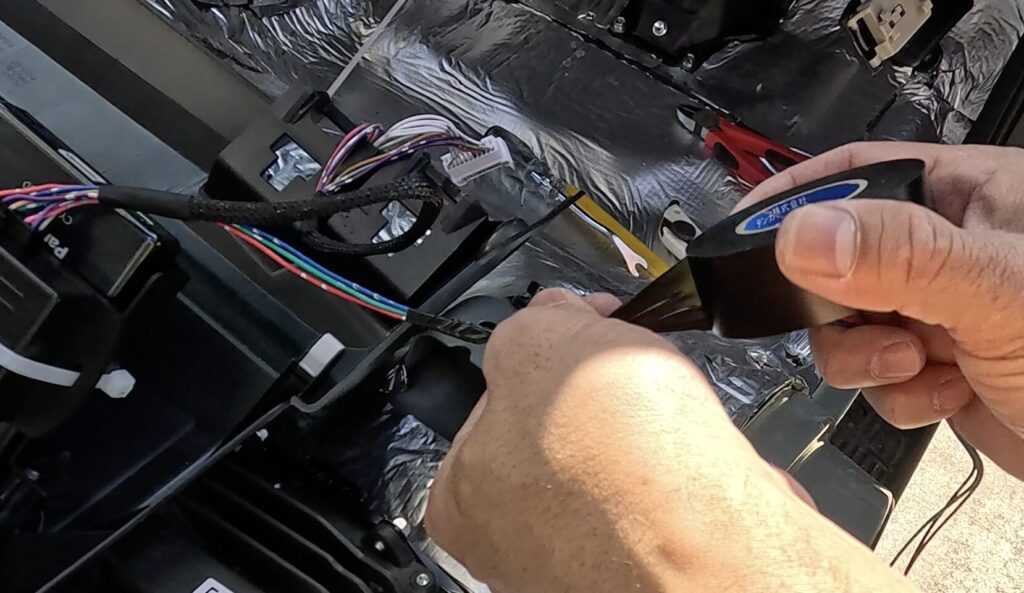

接続後、絶縁テープでしっかり補強

接続する配線

  • ドアロック信号線(太めの青線) → ユニットの青線
  • 常時電源 (青線)→ ユニットの赤線

※ アンロック信号線(緑)は今回は接続していません。

我が家では、ミラーは

  • ロック時:ミラー格納
  • エンジン始動時:ミラー展開

という動作にしたかったためです。

アンロックのたびにミラーが開くと、

荷物を取りに行くだけの場面でも動いてしまい、

少し煩わしく感じました。

このキットは配線次第で動作を選べるのがメリットなので、

使い方に合わせて接続方法を決めるのがおすすめです。

⚠️ 注意点

  • 未使用の配線(緑)は必ず絶縁処理をする
  • 年式・グレードにより配線色が異なる場合あり
  • 必ず検電器で確認する
  • ACC電源には接続しない

⑥ 動作確認・復旧

  1. バッテリーを再接続
  2. ロック/アンロック動作確認
  3. ミラーの格納・展開をチェック

問題なければ、

  • 露出配線を絶縁処理
  • 配線の固定を再確認
  • 外したパネルを元に戻す

これで作業完了です。


実際に使ってみた感想

ミラー自動格納を1年使った感想

取り付けてから1年たちましたが、不具合は一度もありません。毎日の駐車でミラーを手で畳む手間がなくなり、ロックしたかどうかもひと目で分かります。

下の2枚は、1年たった今のわが家のハイエースです。壁ぎわに止めて、上がエンジンをかけたとき、下がドアロックしたときです。狭い場所でも、畳まれたミラーなら壁に当たりにくくなります。

ハイエースのドアミラーが開いた状態(エンジンをかけたとき)
エンジンをかけるとミラーが開く
ドアロックでハイエースのドアミラーが自動で畳まれた状態。壁ぎわの狭い駐車でもミラーが当たりにくい
ドアロックするとミラーが自動で畳まれる

まとめ

  • ハイエース8型のミラー自動格納はカプラーONで約2,980円・1時間以内でDIY可能
  • キーレスと連動してミラーが自動で開閉、駐車時の手間が大幅に減る
  • パノラミックビューモニター装着車は取付前に要確認
  • 「最初から付いててほしい装備」レベルで快適度が上がる

正直、「最初から付いててほしい装備」レベルで快適です。

  • ロック確認が一目で分かる
  • 駐車時の安心感アップ
  • 毎回のミラー操作から解放

ハイエースで電装DIYを考えている人には、難易度低め・満足度高めのおすすめカスタムです。

アンロックでミラーが開かない設定にした理由

私はアンロック線をつながず、エンジンをかけたときだけミラーが開くようにしています。車に物を取りに行くだけのとき、鍵を開けてもミラーが開かないので便利です。

それに、ミラーを畳んで狭い場所に駐車したとき、鍵を開けた瞬間にミラーが開くと、まわりにぶつけてしまうおそれがあります。この設定なら、その心配もありません。

ハイエースのミラー自動格納のよくある質問

ハイエースのミラー自動格納のよくある質問

ハイエースのミラー自動格納キットについて、よく出てくる疑問をまとめました。答えは、8型のハイエースに付けて1年使った経験をもとにしています。

年式やグレードで配線が違う場合があるので、作業の前に必ず自分の車を確認してください。気になる質問から読んでみてください。

Q. 費用はいくら?

A. 自動格納ユニットが約2,980円でした。配線にはスプライス端子と絶縁テープを使っています。

Q. 作業時間はどれくらい?

A. 1時間以内で終わりました。

Q. パノラミックビューモニター付きの車にも必要?

A. いりません。パノラミックビューモニター付きの車は、純正でミラーの自動格納が付いています。私は付け忘れたので、このキットを付けました(付け忘れた話)。

Q. 鍵を開けたときにミラーが開かないようにできる?

A. できます。アンロック信号の線(緑)をつながず、絶縁しておけば、エンジンをかけたときに開く動きになります。

Q. 1年使って不具合はない?

A. ありません。毎日問題なく動いています。

Q. 8型以外でも付けられる?

A. 私は8型でしか試していません。年式やグレードで配線の色や位置が違う可能性があるので、キットの対応車種と自分の車を確認してください。

約2,980円と1時間ほどで、毎日のミラー操作から解放されます。ETCの上のスペースにユニットを付けたので、ETCを自分で付けた話もあわせてどうぞ。

ETC2.0を自分で付けた手順


※ 本記事はDIY作業の一例です。作業は自己責任で行ってください。
